EMV-KONSTRUKTIONSLÖSUNGN

TYPISCHE GERÄTE, BEI DENEN EMV-LÄRM ERZEUGT WIRD

  • Lüfter/Heizungen mit variabler Drehzahl
  • Motoren
  • Sendegeräte (drahtlose Datenübertragung)
  • Leuchtstofflampen

VERFAHREN ZUR STÖRUNGSMINDERUNG

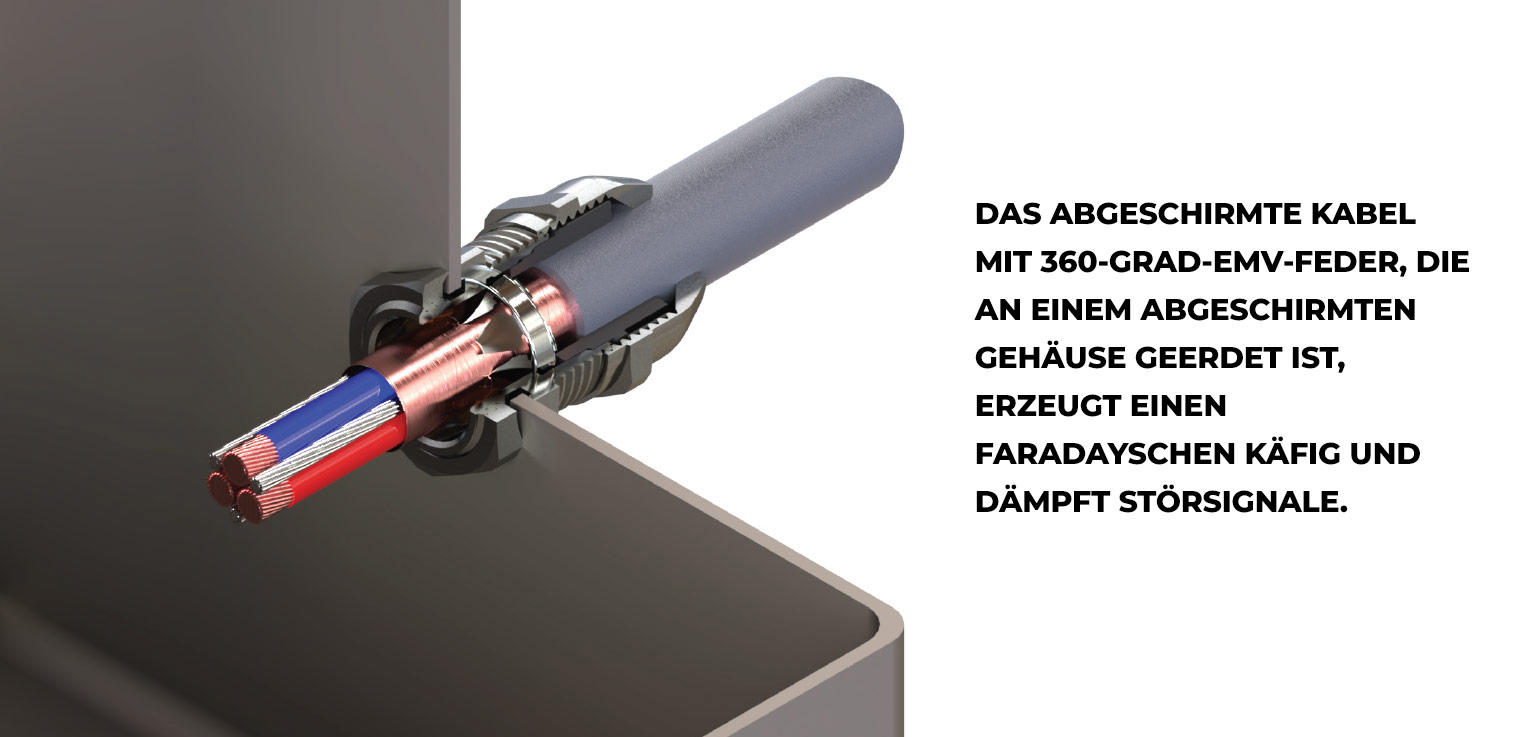

Um die Störsignale eines elektrischen Systems zu reduzieren, verfügt CMP TSZ/TSZe über eine speziell entwickelte EMV-Feder, die einen 360-Grad-Kontakt mit niedriger Impedanz mit dem Kabelschirm bietet. Die Verwendung der EMV-Sicherungsmutter von CMP bietet den besten Kontakt für die Kontinuität zwischen der Kabelverschraubung und der Wand des abgeschirmten Metallgehäuses. Dies bildet zusammen einen idealen faradayschen Käfig.

Der faradaysche Käfig dient als Barriere gegen elektromagnetische Störungen und leitet elektrisches Rauschen von empfindlichen Schaltkreisen innerhalb des Gehäuses weg.

Kabel- und Gehäusehersteller bieten verschiedene Lösungen mit Abschirmung an, die elektrische Störsignale mindern oder verhindern. Ohne eine effektive Erdung des Kabelschirms am Kabeleintrittspunkt bringen die Lösungen möglicherweise gar nichts!

CMP TSZ und TSZe EMV-Kabelverschraubungen bieten eine einfache sowie bewährte effektive Abschlussmethode zur Erdung des Kabelschirms am Gehäuse.

EMv-KONNEKTIVITÄT

TruSeal EMV-Kabelverschraubungen bieten eine optimale Störungsminderung und schützen die angeschlossenen Geräte und begrenzen die EMV-Emissionen.

CMP TSZ und TSZe EMV-Kabelverschraubungen verfügen über eine speziell entwickelte EMV-Feder, die das Eindringen von EMI reduziert und den 360-Grad-Kontakt für eine große Auswahl an Kabeldurchmessern und Schirmtypen maximiert. Das Federmaterial wurde speziell für überlegene elektrische Eigenschaften mit niedriger Impedanzkontinuität mit dem Kabelschirm entwickelt.

Diese EMV-Federkonstruktion bietet eine einfache sowie bewährte effektive Abschlussmethode, um den Kabelschirm am Gehäuse zu erden und damit die Inspektion zu vereinfachen.

EMV-PRÜFUNG

Die EMV-Prüfung ist für die Einhaltung internationaler Richtlinien, Vorschriften und Normen (wie IEC oder FCC) unerlässlich. Diese Normen tragen dazu bei, dass alle elektrischen Geräte sicher und zuverlässig sind sowie störungsfrei neben anderen Geräten betrieben werden können.

Elektrische Geräte werden normalerweise getestet, um sicherzustellen, dass die Emissionen (unerwünschte EMI oder elektromagnetische Störungen) unter den branchenüblichen Grenzwerten liegen, um Störungen benachbarter Geräte zu vermeiden. Zudem wird das Gerät auf seine Anfälligkeit und Störfestigkeit gegenüber EMI getestet. Ziel ist es, eine ausreichend hohe Störfestigkeit zu gewährleisten, die verhindert, dass das Gerät durch Störungen beeinträchtigt wird.

CMP TSZ und TSZe EMV-Kabelverschraubungen können helfen, die Immunität zu stärken und Emissionen zu reduzieren. Zudem wurden sie getestet, um diese Leistung zu validieren. Unten ist ein Diagramm, das die Ergebnisse der EMV-Kompatibilitätstests zeigt. Eine typische EMI im gesamten Frequenzbereich wird rot dargestellt, und sobald die TSZ/TSZe-Kabelverschraubung hinzugefügt wird, erscheint das Ergebnis in Grün und es wird angezeigt, wie die Störung im gesamten Bereich reduziert wird.

EMC TSZ-Störungsreduzierung – 30 MHz – 6 GHz

  • Nicht geerdete Kabelverschraubung am abgeschirmten Kabel
  • TSZ geerdet auf geschirmtem Kabel

Als Richtwert gilt für die Stromversorgung im Haushalt 50–60 Hz und für Bluetooth 2,4 GHz. Die mobile Datenübertragung beträgt bis zu 5 GHz.

Durch die Identifizierung und Minderung potenzieller Probleme während der Konstruktions- und Entwicklungsphase kann die Auswahl bewährter Abschlusslösungen dazu beitragen, dass die elektrischen Produkte die EMV-Anforderungen erfüllen. CMP-Kabelverschraubungen verbessern die EMV-Leistung, reduzieren das Risiko von Fehlfunktionen und gewährleisten einen reibungslosen Betrieb neben anderen elektronischen Geräten.
